电脑电源工作原理
12-14 18:36:14 分类:机箱与电源维修 浏览次数: 586次
标签:机箱与电源维修大全,http://www.qihang56.com
电脑电源工作原理,
电脑电源其实只是一个电能转换器而已,它没有独立产生电能的作用,它只是把来自外界的高压交流电帮我们转换为电脑可以使用的低压直流电。“电源”也只是我们习惯上对它的称谓而已,这里大家需要有个必要的了解。

高压滤波部分

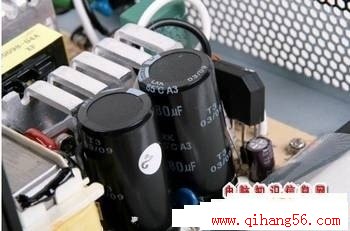

其基本原理就是通过一个变压器将高压交流电转换为低压交流电,然后通过一个二极管"全桥"或者是“拓扑式半桥”将低压交流电转换为脉冲直流电(由于二极管具有单向导电的特点,所以交流电的"负周期"被完全截止,从而变成直流电),然后通过一组滤波电容将脉冲直流电转换为普通的恒流直流电(电容在脉冲的上升段被充电,在下降段放电,从而将脉冲"摸平")。

开关电路部分

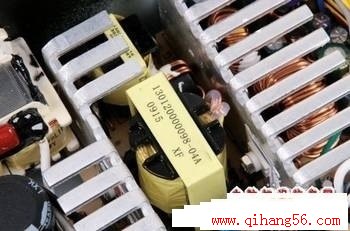

由于市电的频率只有50Hz用来转换的变压器元件体积较大,工作效率低、而且发热量也很高,所以在对体积、发热量以及工作效率有苛刻要求的电脑电源中采用并不合适。既然变压器在50Hz下的工作效率不高,能否将频率提高呢?这就是电脑电源设计的中心思想:提高工作频率来减少变压器的体积和重量。这种电源称之为"开关电源"。(也就是我们现在电脑中普遍采用的电源)

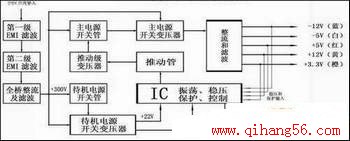

最新2.31版的电源的简单工作原理图解
上个部分我们简单介绍了电脑电源的工作原理,从工作原理中我们可以看到电脑电源的工作大致分为这几个重要部分:1、把高压交流电转换为低压交流电;2、将低压交流电转换为脉冲直流电;3、最后将脉冲直流电转换为普通恒流直流电。三个转换基本上就诠释了电源的工作原理。
本文来自http://www.qihang56.com 谢谢支持!
电脑电源其实只是一个电能转换器而已,它没有独立产生电能的作用,它只是把来自外界的高压交流电帮我们转换为电脑可以使用的低压直流电。“电源”也只是我们习惯上对它的称谓而已,这里大家需要有个必要的了解。

高压滤波部分
其基本原理就是通过一个变压器将高压交流电转换为低压交流电,然后通过一个二极管"全桥"或者是“拓扑式半桥”将低压交流电转换为脉冲直流电(由于二极管具有单向导电的特点,所以交流电的"负周期"被完全截止,从而变成直流电),然后通过一组滤波电容将脉冲直流电转换为普通的恒流直流电(电容在脉冲的上升段被充电,在下降段放电,从而将脉冲"摸平")。

开关电路部分
由于市电的频率只有50Hz用来转换的变压器元件体积较大,工作效率低、而且发热量也很高,所以在对体积、发热量以及工作效率有苛刻要求的电脑电源中采用并不合适。既然变压器在50Hz下的工作效率不高,能否将频率提高呢?这就是电脑电源设计的中心思想:提高工作频率来减少变压器的体积和重量。这种电源称之为"开关电源"。(也就是我们现在电脑中普遍采用的电源)

最新2.31版的电源的简单工作原理图解
上个部分我们简单介绍了电脑电源的工作原理,从工作原理中我们可以看到电脑电源的工作大致分为这几个重要部分:1、把高压交流电转换为低压交流电;2、将低压交流电转换为脉冲直流电;3、最后将脉冲直流电转换为普通恒流直流电。三个转换基本上就诠释了电源的工作原理。
本文来自http://www.qihang56.com 谢谢支持!
