主机箱前置USB接法详细解说（附图）

12-14 18:36:14 分类：机箱与电源维修浏览次数: 237次

标签：机箱与电源维修大全,http://www.qihang56.com 主机箱前置USB接法详细解说（附图）,
■GND
　NULL
■GND
■GND
■GND
■GND
■GND
■GND
■VCC
■DATA－
■DATA＋
■GND
■VCC
■DATA－
■DATA＋
■GND

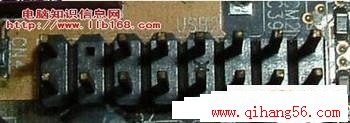

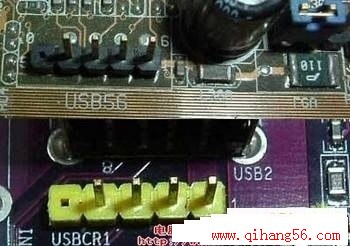

实物：

USB

　　以下这种接口不多见，多见于一些OEM主板上面。字串6
■GND
■GND
■DATA+
■DATA-
■VCC
□NUL
■DATA+
■GND
■VCC
■DATA－
■DATA＋
■GND
■GND
□NUL
■VCC
■DATA-
6、四针单排
　　见于华硕CUSL2-C(REV：1.02)，三帝P651ML，精英L4VXA2等主板。
■VCC
■DATA+
■DATA-
■GND
□NUL
四、机箱端的接法

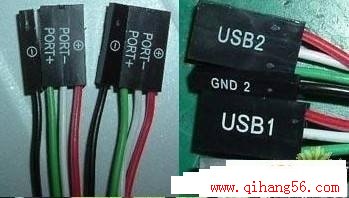

　　目前市场上销售的DIY机箱的USB接头也有两种，一种是散的，一种是组合的，分别对应使用于非标USB接口和标准USB接口。
1、散线接头

2、标准组合接头

usb

　一般情况下，机箱使用的USB接头都使用4种不同颜色的线来使用之区别，其中黑色线为地线(GND)，红色线为电源正级(VCC或＋5Volt)，白色线为数据负线(USB　Port-或Data-)，绿色线为数据正线(USB Port+或Data+).
　　无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后(特别是电源正负的接法)，才能加电试机，否则就必须使用万用表来帮助我们判断板载USB插针的正确接法，好了今天的教程就到此了，希望对大家有所帮助。
