如何计算CPU供电所需要的电容数量

随着处理器的技术发展，主板在处理器供电电路设计越来越受到广大DIY玩家关注。而作为主板的灵魂—电容就一直被炒得沸沸扬扬的。什么日系电容啊，红宝石电容啊，全固态电容啊，总之名字越炫就越好。那究竟为什么好呢？就好在名字炫吗？且听我为各位看官慢慢道来。

　　简单的说，电容是用来滤波的，如果所有交流电都像直流电那么稳定，呈直线状输出，那么我们将不再需要电容。交流电会这样吗？当然不会，会就不叫交流电了。所以，我们不仅需要电容，而且需要很多电容。至于具体需要多少？我们可以这么计算，CPU的供电严格来讲分为输入和输出两部分：输入代表给CPU供电的部分；输出代表CPU的输出功率部分。

一．输入部分的计算

　　现在的CPU都是用电源的12V接口供电输入的，我们以输入给CPU 100W功率来计算：100/12＝8.333A，那么我们需要输入的电容能适应8.333A的Ripper涟波电流Ripper Current(以下简称涟波电流)。如果无法吸收过多的涟波电流，就会造成输入电流品质不良，影响稳定。

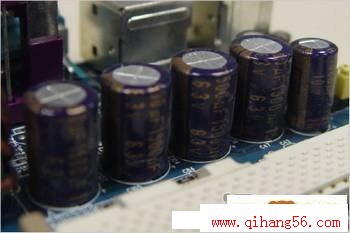

　　当然，1颗电容是不够的。普通的电解电容大致有三种常用规格。我们以日系松下的电解液电容为例，一颗10*16mm的松下电容能承受2A，8*20mm的能承受1.87A，10*12.5mm的能承受1.54A ，因此要对付8.333A的涟波电流，10*16规格的也需要4颗以上(4×2=8A<8.333A) 。当然实际应用中可以稍微小一些，不用做满，因为这里的cpu功率是按照瞬时最大功率计算的，现实中很少会真正发生。

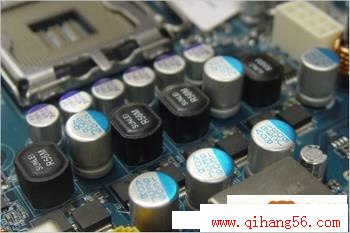

　　为了更好理解电容数量和CPU功率的关系，我们打个比方来解析。假如现在有一块主板，他们都是用的4颗OCR的330uF 16V固态电容。而固态电容比电解液电容要能承受更多的涟波电流，输入OCR固态电容的涟波电流是6A。这样计算公式如下：6A×4×12V＝288W ，能够提供288W的功率给CPU。

　　如果有兴趣，可以去计算一下市场上其他主板的输入电容能对应输出多少W功率给CPU。[......]
